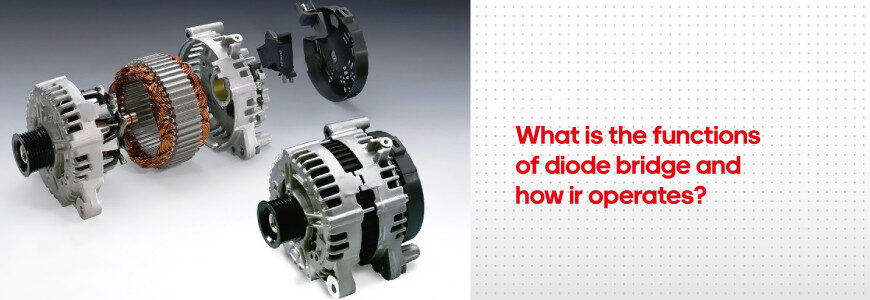

Alternatörün ürettiği üç fazlı alternatif akımı doğru akıma çeviren diyot köprüsünün yapısı, modern çığ diyotları ve teşhis yöntemleri.
Modern araçlarda, aynı güçte daha hafif ve kompakt olduğu için alternatif akım üreten alternatörler kullanılır. Ancak araçtaki tüketiciler doğru akımla çalıştığından, üç fazlı akım diyot köprüsüyle doğrultulur. Diyotlar akımın yalnızca tek yönde geçmesine izin verir.
- Köprü, dielektrik burçlarla ayrılmış iki alüminyum soğutucu plaka üzerinde üç-dört güç diyotundan oluşur.
- Stator sargısı üçgen bağlıysa altı, yıldız bağlıysa sekiz diyotlu köprü kullanılabilir.
- Üç ek düşük akım diyotu regülatörü ve uyartım sargısını besler.
Klasik diyotlarda 20 V’a varan gerilim sıçramaları görülebildiğinden, modern köprülerde belirli bir eşiğin altında akım geçirmeyen çığ diyotları kullanılır. Görsel inceleme köprünün sağlamlığını göstermediği için yük altında test yapan özel ekipman gerekir.
